新一代智能無線檢測專家

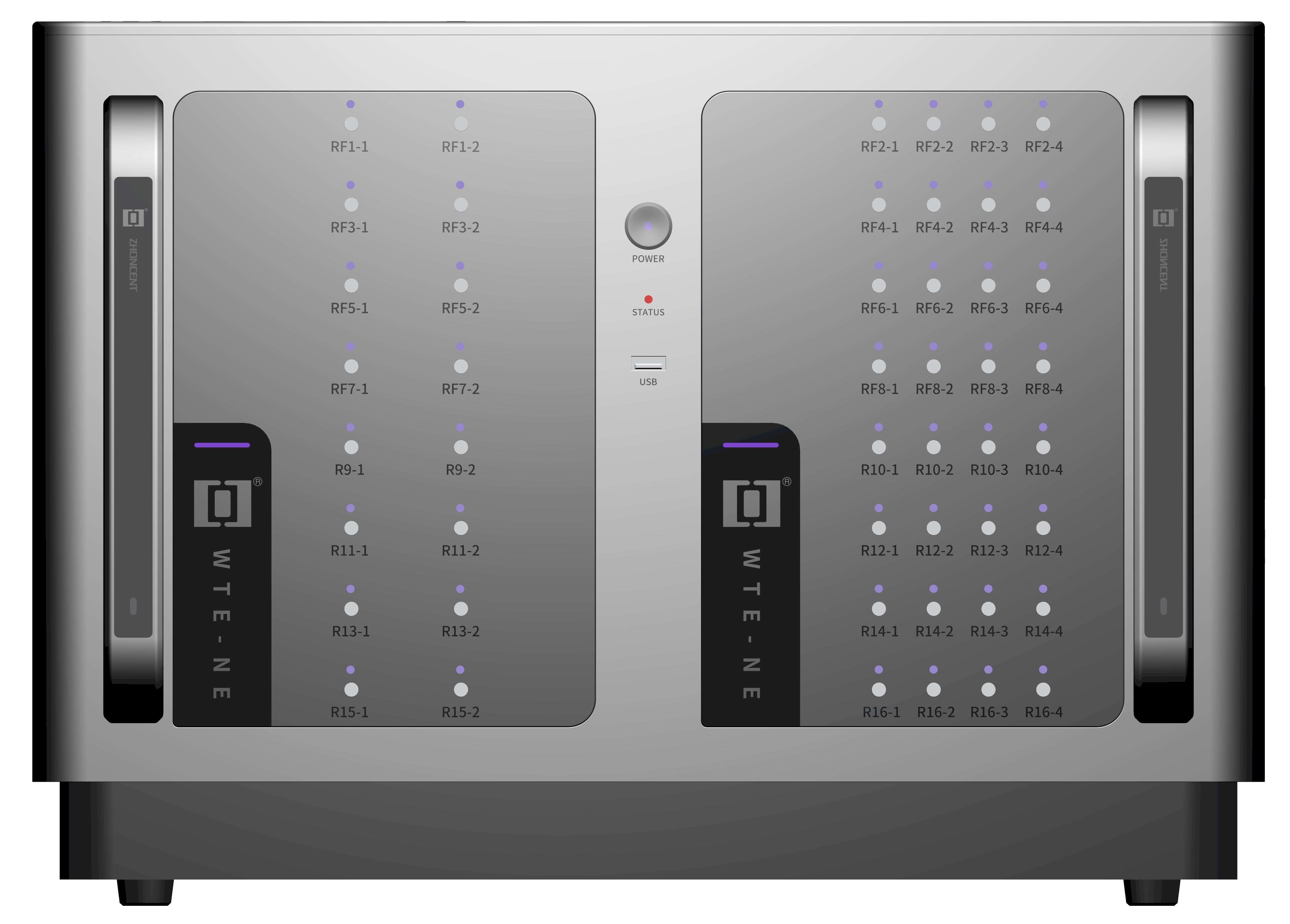

WTE NE是一個匯集多用戶仿真、吞吐量和時延測試，MU-MIMO和OFDMA測試，4D協議分析功能于一體的WLAN測試平臺，是當下業內市場專門面向WLAN產品實施準確驗證，且能夠率先實現大規模測量多用戶 OFDMA 性能提升的一款理想測試解決方案，不僅支持夠建模真實的部署場景，還能測量多用戶OFDMA的性能表現。
目前業內其他WLAN測試平臺依靠第三方的流量應用軟件和網卡來驅動，不能提供網絡工程師和IT運營管理者所需要的準確性、可重復性和可量測性。WTE NE打破這些局限問題，基于自主實現的IEEE 802.11高精密硬件, 能夠滿足所需要的準確性，可重復性和可量測性的要求，基于功能強大軟件和高度可控網絡協議?？上駾UT提供發送數以千計的、完全交叉的用戶流量的能力。所具備的可量測性、準確性、可重復性和自動化測量基本滿足所有用戶最關心的應用，包括終端大規模密集連接，安全認證，網絡游戲，VoIP和高清視頻等。
產品核心優勢
1. 仿真大規模和真實的 Wi-Fi 部署，可支持仿真高達5600個虛擬用戶；
2. 基于硬件測量和軟件分析，準確測量吞吐量，時延，抖動和丟包率；
3. 生成和分析多業務類型流量，開展應用場景研究；
4. 捕獲完整的 OFDMA 和MU-MIMO數據包，開展深入研究；
5. 高性能Wi-Fi6和Wi-Fi6e驗證,頻段2.4GHz到6GHz,行業中先進的Wi-Fi6和Wi-Fi6e信令測試解決方案；
6. 集成IEEE 802.11標準協議，覆蓋IEEE 802.11a/b/g/n/ac/ax標準;
7. 真實場景的Wi-Fi條件，精細配置單個終端，批配置多個終端，；
8. 仿真多場景，可配置多種用戶場景，精確控制每個終端，任意組合控制多個終端仿真復雜多變場景；
9. 詳盡分析四層協議，精準量化分析傳輸層，MAC層，物理層和RF，報告各層吞吐量，時延，聚合數，丟包率，速率分布，保護間隔，功率和靈敏度等詳盡指標；
連接測試世界各國家地區的WLAN產品設備，類型從實驗室原型機到商業產品。
WTE NE 規格說明 | ||
項目 | 參數 | |
802.11版本 | 802.11a/b/g/n/ac/ax | |
頻率范圍/通道 | 2.4 GHz: 1-14 | |
4.9 GHz: 20-26 | ||
5.0 GHz: 36, 38, 40, 42, 44, 46, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140, 144, 149, 153, 157, 161, 165 | ||
6.0 GHz: 待補充信道 | ||
頻道帶寬 | 信道帶寬為20 MHz，40 MHz，80 MHz,160MHz | |
OFDMA | Uplink, Downlink OFDMA， RU | |
PLCP類型 | Legacy, HT, VHT, HE | |
射頻連接器 | RF Connector(s) Male 50 ? SMA Connector | |
MIMO配置 | 1 port of up to 4x4, 3x3, 2x2, 1x1 | |
空間流的最大數量 | 4 | |
OTA測試 | WTS-8000 Chambers | |
基帶控制特性 | ||
支持的調制方案 | DBPSK, DQPSK, CCK (4bits), CCK (8bits), BPSK (1/2), BPSK (3/4), QPSK (1/2), QPSK (3/4), 16-QAM (1/2), 16-QAM (3/4), 64-QAM (2/3), 64-QAM (3/4), 64-QAM (5/6), 256-QAM (3/4), 256-QAM (5/6), 1024-QAM (3/4), 1024-QAM (5/6) | |
支持的CCK前導類型 | Short and long | |
OFDM防護間隔 | 400、800、1600和3200 ns | |
前向糾錯 | LDPC/BCC（Viterbi） | |
射頻頻率控制特性 | ||
頻率精度（標稱） | 初始精度 | +/- 1.0 ppm |
年老化率 | +/- 1.0 ppm | |
射頻接收器特性 | |
項目 | 參數 |
Rx最大輸入功率水平 | +30 dBm |
RSSI精度 | +/-1.0 dBm，功率水平從+0到-80 dBm |
Rx最小靈敏度 | 最小Rx輸入功率-80dBm范圍28 dB |
RX EVM | 在數據速率為64-QAM、編碼速率為5/6的情況下，在子載波、OFDM幀和數據包上的相對星座均方根誤差的平均值小于-37 dB +0 dBm到-25 dBm |
射頻發射器特性 | |
發射中心頻率公差 | 在所有操作條件下均為2.5ppm |
傳輸功率 | +10 dBm到-90 dBm |
發射功率控制分辨率 | 0.25 dB |
發射功率絕對精度 | 任何單幀的絕對精度應為 在+14 dBm到-30 dBm之間的功率水平下，在該幀的突發事件上測量了+/-1.0 dB |
發射星座誤差 | 在數據速率為64-QAM、編碼速率為5/6的情況下，在子載波、OFDM幀和數據包上的相對星座均方根誤差平均小于-37 dB +從10dBm到-30 dBm |
射頻隔離 | |
隔離：Wi-Fi無線電之間80 dBm隔離 | |
特色優勢 | |
項目 | 參數 |
聚合 | Tx和Rx： A-MPDU和Block-ACK |
每個端口的最大虛擬用戶數 | 255 |
每個端口生成的最大通信流量數 | 255？待驗證 |
每個端口分析的最大流量數 | 255？待驗證 |
802.11 MAC控制 | 每個終端獨立 |
802.11i認證 | WPA/WPA2/WPA3 |
OSI第3層和4層(IP、UDP等）控制裝置（所有參數） | 每個終端獨立 |
端口計數器 | PHY層，MAC層和傳輸層幀類型的綜合集合 |
流量和流量組計數器 | 發送/接收的幀、發送/接收的字節、無序的幀、有效負載完整性、延遲直方圖 |
IPv6 | ?NDP: Neighbor/router discovery and address assignment ? ICMPv6 & DHCPv6 ? Multicast Listener Discover (MLDv1. MLDv2) ? Dual stack operation of both IPv4 and IPv6 ? UDP, RTP and multicast flows ? Max of 32 IPv6 addresses per client: One Link-local, up to 31 Global |
