一、藍牙技術概述

　　藍牙作為當前市面上智能設備產品必不可少的一個模塊，由于其能夠支持大容量的近距離無線通信，市面上藍牙的應用場景也日益增加。藍牙的傳輸距離是10米左右，通過增加發射功率可達到100米。藍牙技術在全球通用的頻段為2.4GHz，由于其頻帶范圍具有較強的公開性，使得其在使用過程中不可避免的要受到外部的干擾，影響數據傳輸?shù)姆€(wěn)定性和安全性，不利于藍牙技術的廣泛應用。因此，研究藍牙技術的抗干擾性能并提出改進對策，對藍牙產品未來的優化方向具有重要的指導意義。

　　二、生活中的藍牙通信干擾

　　各位在使用藍牙耳機時，不知道是否遇到過以下情況：

　　(1)手機無法連接耳機或無法保持連接狀態。

　　(2)連接速度較慢。

　　(3)耳機聲音斷斷續續，或者有嗡嗡的噪音聲。

　　出現以上任一情況，說明你的藍牙耳機可能受到了外界的干擾。

　　隨著無線技術的不斷發展，越來越多的無線設備出現在我們的生活中。在我們的身邊能接觸到的無線設備就有非常多，例如路由器、手機、車載設備、耳機、手環、打印機等。如此繁多的電子設備會導致信號傳輸環境復雜，對于藍牙傳輸?shù)姆€(wěn)定性以及可靠性都是不小的挑戰。尤其在一些如機場、火車站、商場等人流密集的場景，環境中不僅充斥著功率強勁的Wi-Fi信號，同時還有不少的藍牙設備，相互之間可能產生強烈干擾，導致藍牙斷流的情況發生。

　　三、藍牙抗干擾問題分析

　　藍牙系統在2.4GHz工作頻段的電磁干擾問題主要有以下兩點：第一，源于藍牙系統內部的電磁干擾。在設計藍牙內部電路和接口的過程中，如果存在設計不合理的現象，會導致藍牙系統內部的高頻電磁向外輻射，降低了藍牙系統內部電路工作的穩定性，不利于提升藍牙系統的傳輸速度。第二，來自現有業務的電磁干擾。藍牙設備間的通信依靠跳頻和直接序列擴譜實現，其發射功率在國家允許的范圍內，但受天線形式、系統結構和增益指標的影響，不同藍牙設備的發射功率和調制方式會有顯著的差異。加上2.4GHz頻段具有較強的開放性，頻段的使用情況較為復雜，進一步引入了電磁干擾的來源。

　　作為在射頻和微波頻譜中廣泛存在的系統，藍牙系統在設計時已具有一定的抗干擾的能力。藍牙采用了多種技術來降低受到干擾概率并降低錯包率：

　?。?）藍牙幀長度短且快。藍牙數據包通常只有一半大小，速度快四倍。擁有小而快的數據包可以更有效地使用頻譜并顯著降低沖突的可能性。

　?。?）藍牙自適應跳頻技術（AFH）。通過采樣RSSI檢測方法或PER檢測方法對藍牙信道進行評估，將信道分為好信道，壞信道和未知信道。自適應跳頻從中挑選20個信道進行跳頻，可以有效避開干擾。

　　盡管藍牙系統有上述兩項技術，但仍然不可避免的受到干擾。當藍牙系統的運作不再如預期時，干擾就成為一個難題了。即使管理機構和標準組織對每個頻帶的無線操作和協議進行了定義，有意和無意輻射體都會對系統性能造成不利影響。

　　無意輻射體包括：

　　?電氣設備

　　?外部電源

　　?數字鐘表

　　?紅外遙控器

　　?微波爐

　　?熒光燈和等離子燈

　　?功率線路

　　根據47 CFR 15.3，無意輻射體是任何以至少9 kHz的頻率工作，從而產生RF波，但不是專門設計用于作為RF源的電氣或電子設備。無意輻射體可產生寬帶噪聲或可能對周圍環境的無線電信號傳播進行調制。

　　有意輻射體包括：

　　?廣播無線電

　　?衛星

　　?雷達

　　?移動無線電

　　?無繩電話

　　有意輻射體覆蓋支持無線電的電子設備，包括大多數Wi-Fi，3G，4G，5G，藍牙，LTE、有源RFID設備、支持GPS的設備等。

　　四、WTS-9000抗干擾測試系統

　　中承科技獨立設計的抗干擾測試系統，采用自主研發的具備完整802.11/15系列協議棧，能夠支持Wi-Fi,藍牙協議棧級別的定制化開發。

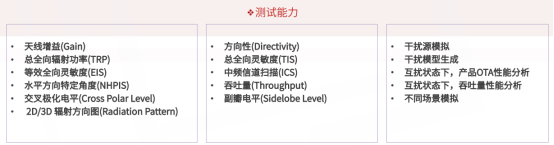

　　在輻射近場，表征移動終端整機效能的指標如TRP、TIS，和天線方向圖的峰值緊密相關，通過嚴謹?shù)南潴w設計和測量天線優化，被測件的峰值大小及方向性等均能做準確測量，其測量系統總誤差與輻射遠場極為相似。支持引入Wi-Fi/BT作為干擾源，通過儀表設備能夠精準控制不同干擾源的各項參數指標，不僅能模擬一些同頻、鄰頻等一些典型的干擾測試場景，同時可以快速檢測產品在有無干擾環境下各項性能指標的差異并通過數據指標更直觀地將問題原因呈現出來。

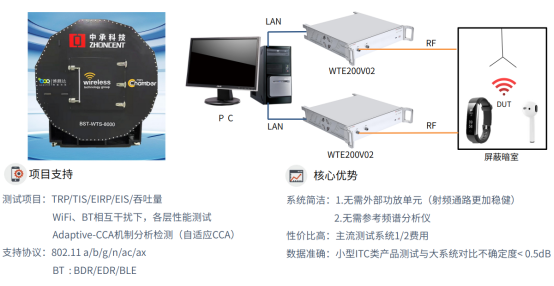

　　4-1 WTS-9000抗干擾測試系統
