藍牙技術聯盟于2023年1月31日批準了藍牙核心規范V5.4的版本，讓我們一起來看看藍牙5.4版本到底更新了什么吧

　　藍牙5.4版本主要引入了以下四個新特性：

　　廣播編碼選擇(Advertising Coding Selection，以下簡稱ACS)

　　對擴展廣播采用的LE Coded PHY指定編碼方式，以精確管控和協調藍牙設備間的通信距離。

　　藍牙LE定義的PHY有三種：LE1M、LE2M，LE Coded。

　　使用LE Coded PHY時，將使用前向糾錯(FEC)算法可，根據配置S=2或者S=8，可以控制生成多少糾錯數據，增加多少通信距離，來確保距離發射端比較遠的設備也可以正確的接收數據。從圖中可以看得出來，在S=2時，LE編碼傳輸范圍為LE 1M的2倍，傳輸速率降為500kb/s，S=8時，傳輸范圍則為4倍，傳輸速率將為125kb/s。藍牙5.4在此基礎上添加了HCI命令，允許在使用LE編碼PHY時指定FEC參數S的值，這樣，用戶得以靈活的調整藍牙信號的傳輸距離和傳輸速率，以適應不同的應用場景。

　　LE GATT安全級別特征(簡稱SLC)

　　支持設備使用GATT安全級別特性來表示設備的安全模式和安全等級

　　GATT，即通用屬性配置文件，其通過GATT服務、特性和描述符三個屬性組成的結構表示設備數據和功能，這些屬性都是在屬性表中宏定義的，屬性表中的每個屬性都包含一組屬性權限。屬性權限定義了客戶端對該屬性的訪問類型，當客戶端嘗試訪問該屬性時，會檢查該屬性的權限。如果不滿足屬性權限所規定的安全條件，將拒絕客戶端訪問，此時，客戶端通常需要升級安全等級，并重發上次訪問失敗的數據，由于不滿足訪問安全權限導致錯誤，就算客戶端升級了安全等級，也需要手動重發該數據，非常影響用戶的體驗，因此，在藍牙5.4中，才引入了SLC這個新特性

　　SLC特性允許客戶端在訪問GATT服務器前確定其安全條件，避免因安全級別問題導致應用程序流臨時中斷，使客戶端必須重新訪問。極大的增加了效率。

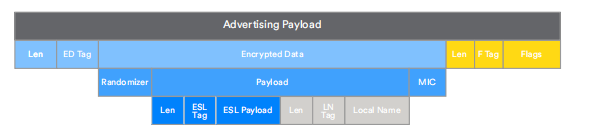

　　廣播數據加密(Encrypted Advertising Data，以下簡稱EAD)

　　支持對廣播包中的數據進行加密，加密后的廣播數據只能被擁有相同密鑰的設備解密，加密廣播特性提供了一種標準化的、普遍適用的機制，用于廣播包、掃描響應包和EIR數據包中傳輸加密數據，并安全地共享相關的加密密鑰材料。

　　EAD解決了第三方存在的時候?qū)ΡＣ艿男枨螅@意味著無連接通信現在可以作為一對多或一對一拓撲中安全的應用程序數據傳遞機制使用。

　　帶響應的周期性廣播(Periodic Advertising with Responses，以下簡稱PAwR)

　　支持對給定區域的多個設備傳輸周期性廣播控制消息及用戶數據，是一種支持無連接的、雙向的、一對多的、一種低功耗拓撲技術。

　　PAwR是藍牙5.4的重要更新，它提供了一種新的廣播模式，那么，這種廣播模式和傳統的廣播模式相比，有什么異同呢？

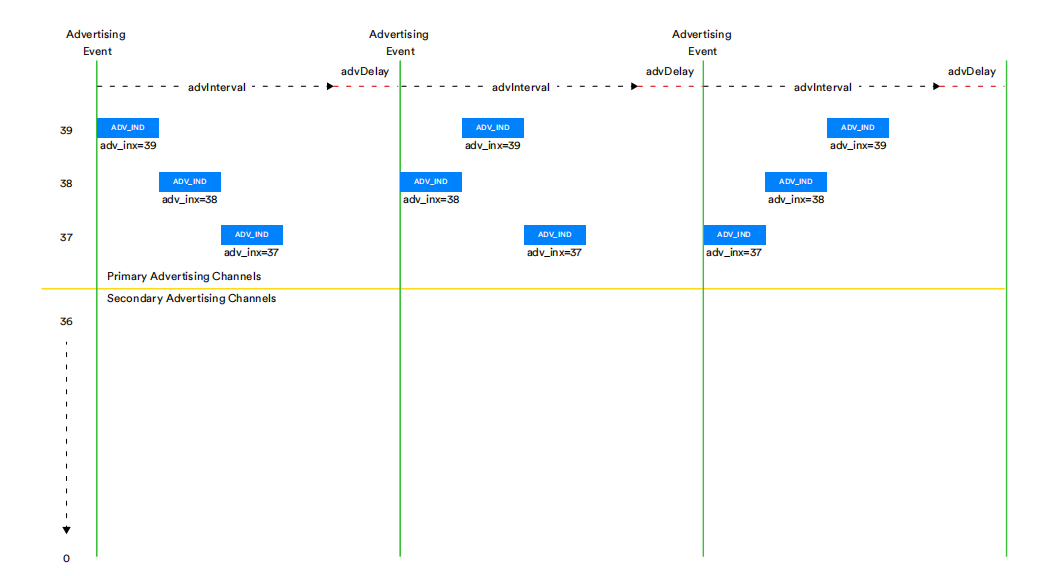

　　傳統BLE廣播：傳統的BLE廣播在三個廣播信道上發送廣播數據，每次廣播的間隔是由一個固定值advInterval和一個0~10ms的隨機值adverDelay決定，這樣做的目的是為了避免多個設備廣播的數據沖突，但也導致掃描設備不得不一直掃描，增加了掃描設備的功耗，且掃描設備無法回應掃描數據包，因此數據通訊也是單向的。

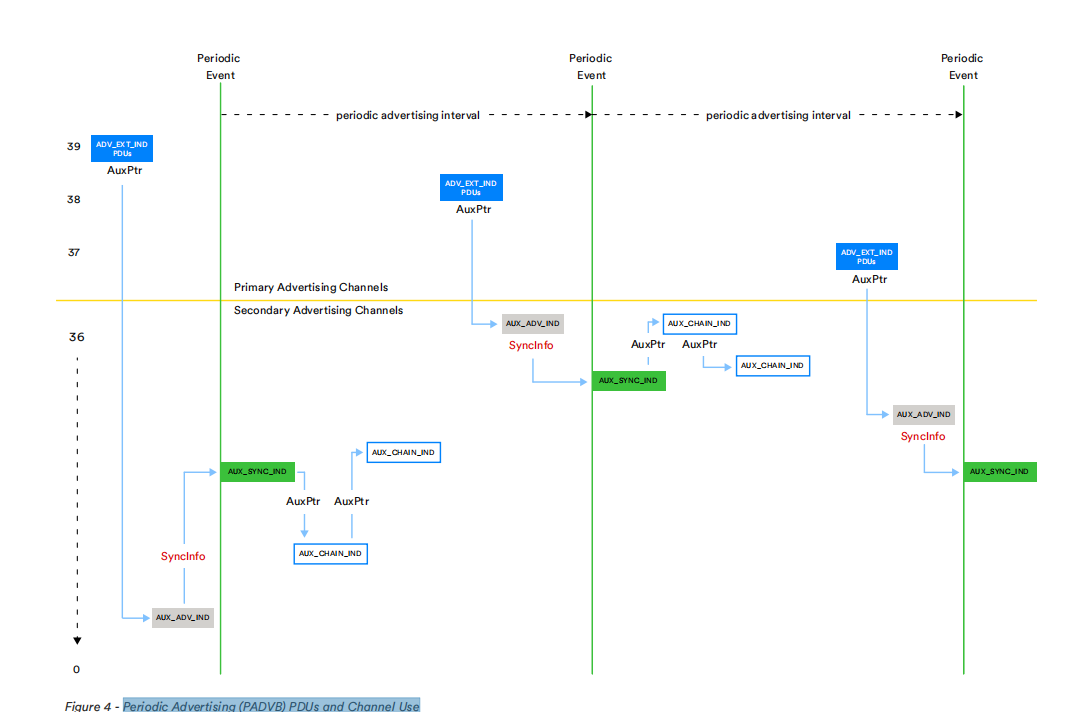

　　周期廣播(PADVB)：周期廣播的間隔是由時間表決定的，其發送的數據包含調度時間表，掃描設備可以獲取該時間表，并根據時間表同步廣播設備的掃描時間，這樣掃描設備就可以以最低的功耗來掃描廣播，由于掃描設備無法回復PADVB周期廣播，所以應用層的數據通訊依舊是單向的

　　帶響應的周期性廣播(PAwR)：PAwR同樣由時間表決定間隔，具有與PADVB一樣的低功耗優勢，同時，PAwR支持雙向無連接的數據交互，PAwR采用了更靈活的拓撲結構和并發接收模式，其數據包可以被一個接收者處理，也可以被多個接收者處理，最多可實現與數千個節點實現雙向通訊，PAwR中一個廣播者和一個觀察者只占用一個subevent事件，所以觀察者可以在廣播者廣播的時候，只需要只掃描很小一段時間。subevent子事件同步過程涉及到應用邏輯，所以接收到的數據包通常會包含與觀察者相關的數據。這種低功耗的特性使觀察者可以僅僅使用一節紐扣電池就可以讓設備工作幾年時間。

　　應用場景分析

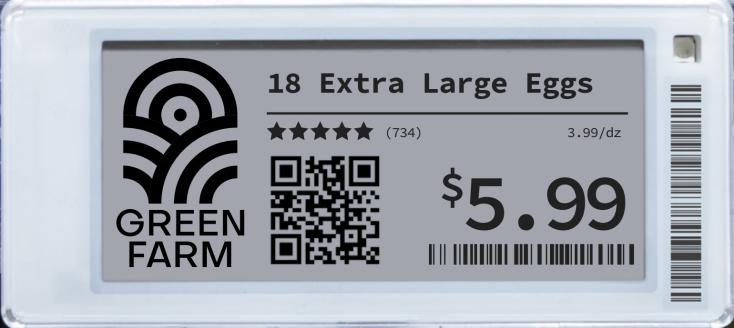

　　藍牙5.4新特性的一個經典應用場景是電子貨架標簽(ESL)，如下圖：

　　電子貨架標簽有一個顯示器，它通過圖像顯示該貨架上物品的名稱和價格等信息。通常，電子貨架標簽可以存儲多個圖像，在中央設備控制下，每次選擇一個圖像用于活動顯示。在PAwR特性支持下，一個中央設備可以同時控制上千個標簽，并且每個標簽狀態改變時，也能夠反饋到中央設備，例如，在商場中，顧客可以通過電子貨架標簽了解商品的價格和用途，此時他可以直接通過標簽或其他設備完成購買，而無需去收銀臺詢價和支付，在他取走商品后，中央設備可以很快得知商品已被購買，并將商品所屬貨架、商品名稱告知工作人員，使工作人員能更快地進行補貨；除此之外，EDA特性讓廣播數據包可以被加密，讓中央設備與標簽地通訊更加安全，ACS特性讓中央設備可以根據與貨架的距離，靈活地設置藍牙通信距離，這對大型商場無人化具有非常重大地意義。

　　行業地未來展望

　　藍牙5.4協議的更新主要集中在完善低功耗模式功能上，隨著藍牙協議一代代地更新，越來越多地功能被添加，其應用場景也會越來越廣泛，例如近幾年火熱的工廠、商場無人化、智能家居等，都屬于低功耗藍牙的應用場景之一，因此，許多藍牙產品也應運而生。

　　而產品的生產離不開質量檢測這一環節，尤其在這個技術日新月異的時代，要確保產品的競爭力，就必須在生產時進行全方位、多角度的綜合測試。

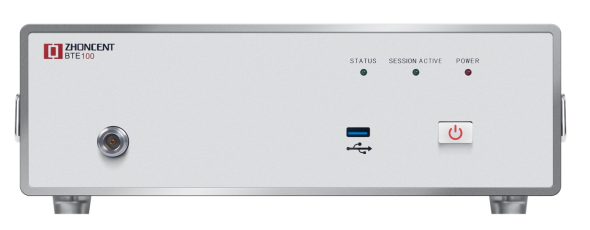

　　BTE100綜測儀是由中承科技獨立自主研發的國產藍牙信令測試儀表，其同時支持經典藍牙和低功耗的信令和非信令測試，涵蓋功能十分廣泛，并向客戶提供各種定制化開發業務，它可以支持經典藍牙、低功耗藍牙產品在Pairing Mode(配對模式)下直接進行測試，而無需產品進入工程模式，極大的提升了測試效率。目前，國內已有許多大廠在產線上部署了BTE100。

　　產品特性：

　　·支持TWS高通量測試；

　　·符合藍牙核心規范v.5.3射頻測試條件；

　　·支持經典藍牙（BR/EDR）測試；

　　·支持低功耗藍牙（BLE 4.2/5.0/5.1/5.2）測試；

　　·支持CW校準與測試，傳導或空口測試；

　　·支持藍牙空口抓包分析，原始IQ數據分析；

　　·支持paring mode下射頻協議一致性分析；

　　·可在4-5秒內驗證基本速率的輸出功率、初始化載波容限以及單時隙靈敏度；

　　·在藍牙測試模式下執行的基本速率和EDR測量——Loopback or Tx mode supported；

　　·支持藍牙吞吐量測試且擁有信令射頻測試模塊；

　　·支持Test Mode、Paring Mode（競品分析）、BLE-DTM和BLE信令測試；

　　·完全實現的基本速率，EDR和藍牙低能耗dirty發射器的藍牙SIG射頻測試規范兼容的測量；

　　未來將支持藍牙核心規范v5.4射頻指標測試。
