BTE100藍牙綜合測試儀（以下簡稱“BTE100”）是由深圳市中承科技有限公司自主開發的擁有完整藍牙協議棧的全新高端藍牙信令測試設備。一般廣泛運用于測試智能手機、電腦、智能音響、TWS耳機及其他包含藍牙功能產品（含經典藍牙以及LE藍牙）的無線性能指標。包括但不僅限于生產、研發、測試及認證等環節，同時也適用于藍牙協議級測試需求定制開發的硬件平臺。

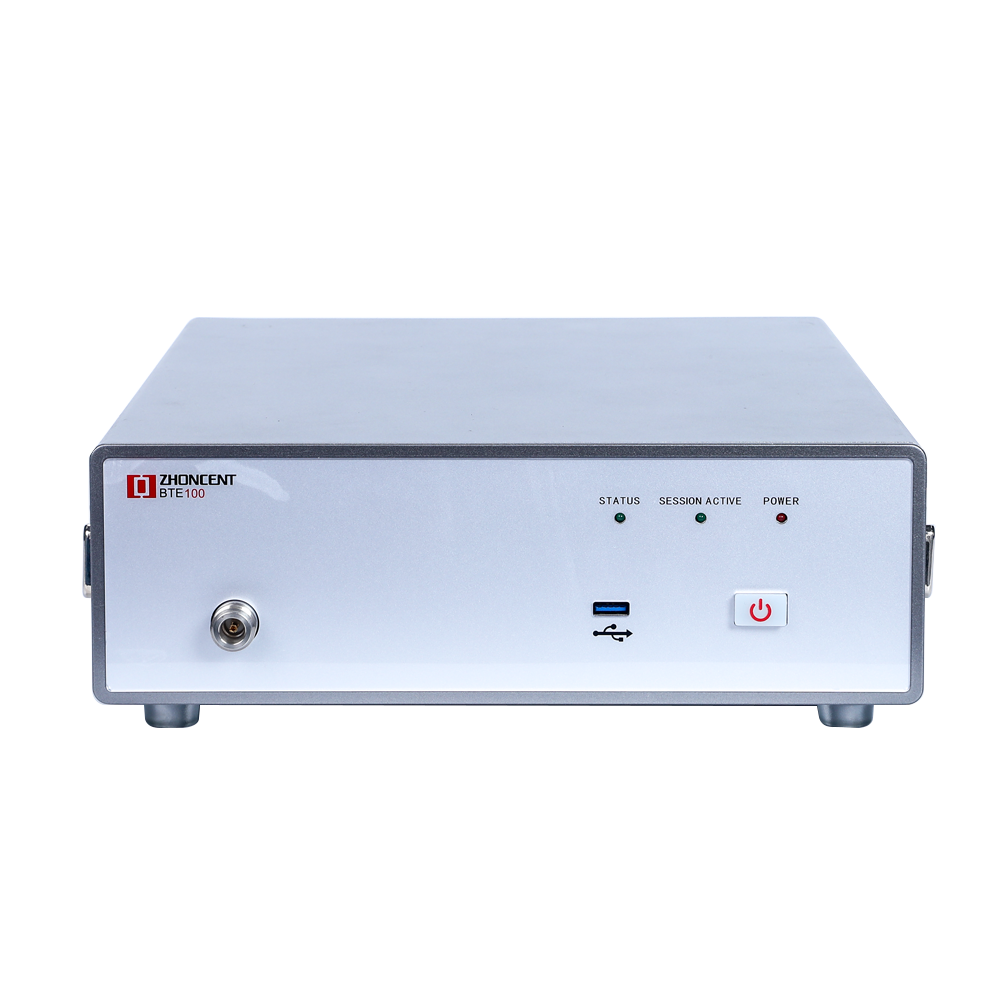

圖1.中承科技BTE100--機型圖

  （1）產品特性

　　·支持TWS高通量測試；

　　·支持經典藍牙（BR/EDR）測試

　　·支持CW校準與測試，傳導或空口測試；

　　·支持低功耗藍牙（BLE4.2/5.0/5.1/5.2）測試；

　　·支持藍牙吞吐量測試且擁有信令射頻測試模塊；

　　·支持TestMode、ParingMode（競品分析）、BLE-DTM和BLE信令測試；

　　二、產品優勢

　?。?）藍牙吞吐量測試

　　對于生產商而言常規的藍牙通用測試只能測試產品的功率、頻偏、調制特性、接收靈敏度等測試指標；但并不能解決大多數藍牙產品存在播放音樂時產生的斷流問題，所以現在急需可以對藍牙產品進行吞吐量測試的儀器儀表和測試方案來解決這一問題。

　　BTE100是目前行業內少數幾家可支持吞吐量測試功能的藍牙協議測試系統的代表機型之一；不僅可以測試藍牙產品的功率、頻偏、調制、接收靈敏度等測試指標；還可以對藍牙產品進行吞吐量測試，幫助生產商解決大多數藍牙產品存在播放音樂時產生的斷流問題。

　?。?）Paringmode競品分析利器

　　BTE100其測試系統滿足競品分析的功能，被測件無需進入DUT模式，可快速測試各項射頻指標；顯著提高測試頻率，降低測試門檻；更加接近產品實際使用狀態，顯著降低測試成本；且可以在Paringmode下測試DUT最大發射功率，讓數據更精準。

　?。?）BLE完全信令測試

　　BTE100已實現采用完全BLE信令測試方法，無需進入DTM模式即可測量被測件的功率、頻率、調制解調、接收靈敏度、吞吐量等各項射頻指標。能夠妥善解決行業中被測件無法接插USB線的尷尬和USB線在測試中因?yàn)椴灏芜^(guò)程而產生的時間成本問題以及產線上USB線消耗材料，做到提高測試效率，降低測試門檻，節約時間成本，讓測試更便捷。

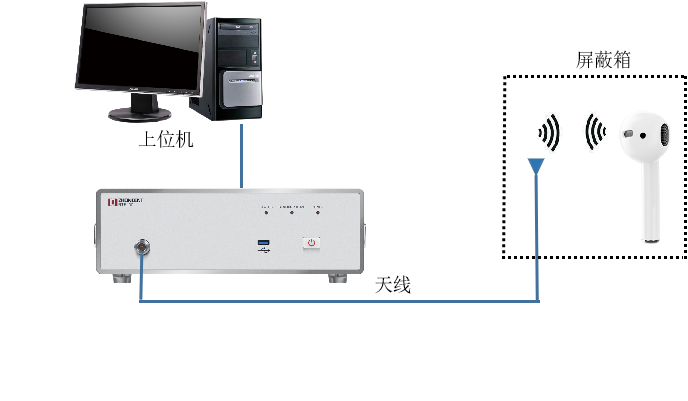

圖2.BLE信令測試方案--示意圖

　?。?）領先行業多終端空口測試方案

　　BTE100具有領先行業技術實現空口1托4，測試系統可對多臺終端同時進行空口測試；藍牙板子可以支持1托多拼板測試（至多可支持對四臺終端同時測試即1托4方案），且能夠保障四臺被測件數據與單獨測量數據基本相差無誤，適用于生產線大規?；慨a(chǎn)測試。實現做到提高行業測試效率，節約時間成本，為研發測試提供極大的便利。

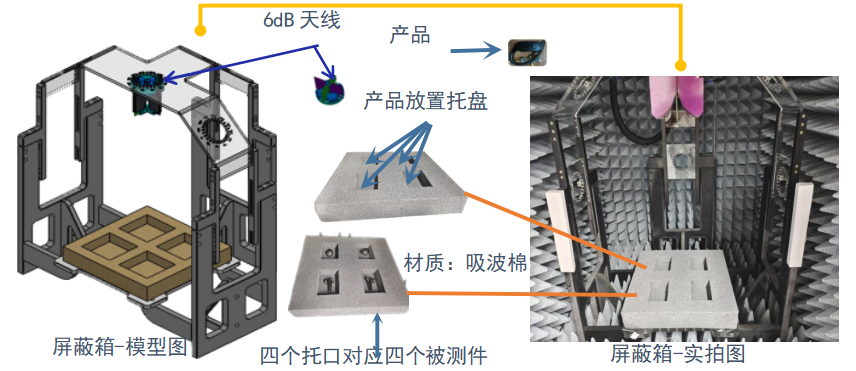

圖3.多終端空口測試方案（4UP）--示意圖

　　三、測試項展示

　?。?）經典藍牙（BR）

　?。?）經典藍牙（EDR）

　?。?）低功耗藍牙（BLE4.2/5.0/5.1/5.2）
